Plankote
Plankote: arazinin kotu, eğimi ve eş yükselti planı
Plankote, inşaattan veya tesviyeden önce arazinin bugünkü yüzeyini okunur hale getiren kot planıdır. Tek bir ölçek, tek bir kontur aralığı ve tek bir fiyat bütün işlere uymaz.
Plankote nedir?
Türkçe uygulamada plankote, bir parselin veya şantiye alanının mevcut zemininin kotlarını, eğimini ve eş yükselti eğrilerini gösteren plandır. Nokta kotları belirli yerlerin yüksekliğini, konturlar ise aynı yüksekliği birleştiren çizgileri anlatır. Kırık hatlar; şev dibi, duvar, hendek, teras ve dere gibi yüzeyin aniden değiştiği yerleri konturun yuvarlamasını engeller.
Plan, mimarın oturumu kurması, inşaat mühendisinin kazı ve dolguyu görmesi, drenajın hangi yöne akacağını anlaması için istenir. Plankote bir jeolojik etüt, zemin iyileştirme raporu, imar durumu veya tapu işlemi değildir.
Hangi işlerde gerekir?
- Yeni yapıdan önce parselin eğimini ve komşu yol kotunu görmek.
- Kazı, dolgu ve istinat kararından önce mevcut yüzeyi okumak.
- Teras, havuz, rampa veya tesis platformu olan bir avluyu boş arazi gibi ele almamak.
- Yol ve altyapı koridorunda şev ve hendek kotunu projeye vermek.
- Geniş tarım veya sanayi parselinde drenaj yönünü tesviye öncesi netleştirmek.
Ölçümün aşamaları
Saha
Yüzey noktaları, kırık hatlar ve işe dahil edilen yapılar ölçülür. Yöntem görüşe ve örtüye göre seçilir.
İşleme
Koordinat ve kot sistemi proje başında kararlaştırılır. Türkiye’de TUREF tabanlı sistemler sık kullanılır.
Çizim
Kontur, nokta kotu ve kararlaştırılan detaylar plana girer. Aralık, okunacak kot farkına göre seçilir.
Eğim ve kot neden belirleyicidir?
Aynı alandaki küçük bir kot farkı, yağmur suyunun yönünü, rampa boyunu ve kazı miktarını değiştirir. Düz görünen bir ovada bile drenaj, bindelik mertebesindeki eğimle kurulur. Dik bir yamaçta seyrek kontur, terası düz bir eğim gibi gösterir. Aralık, arazinin kot farkına göre seçilir.
Eş yükselti eğrileri
Eş yükselti eğrisi, aynı kota sahip noktaları birleştirir. Eğri sıklaştıkça eğim artar. Eğrinin köşeli kırılması, şev veya duvar gibi bir kenarı anlatır. Aralık, projede okunacak kot farkına göre seçilir.
Ölçüm, işleme ve çizim

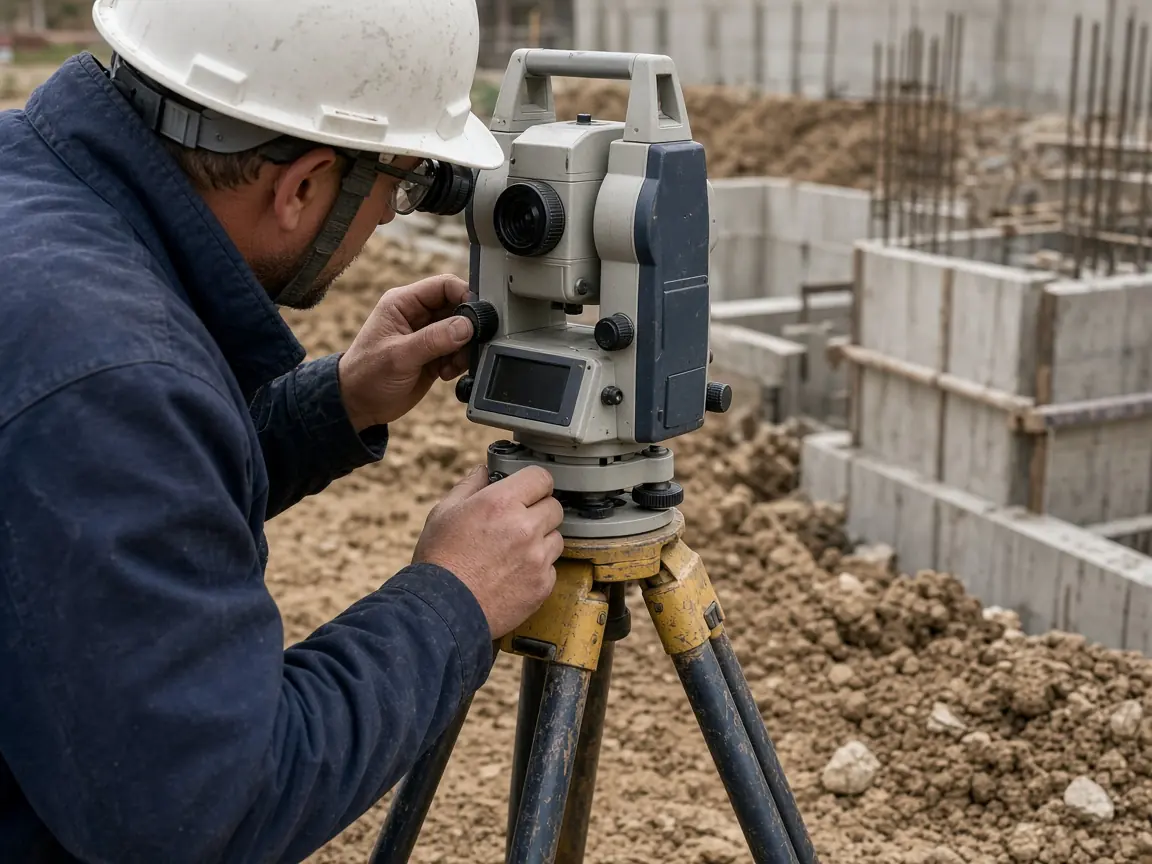

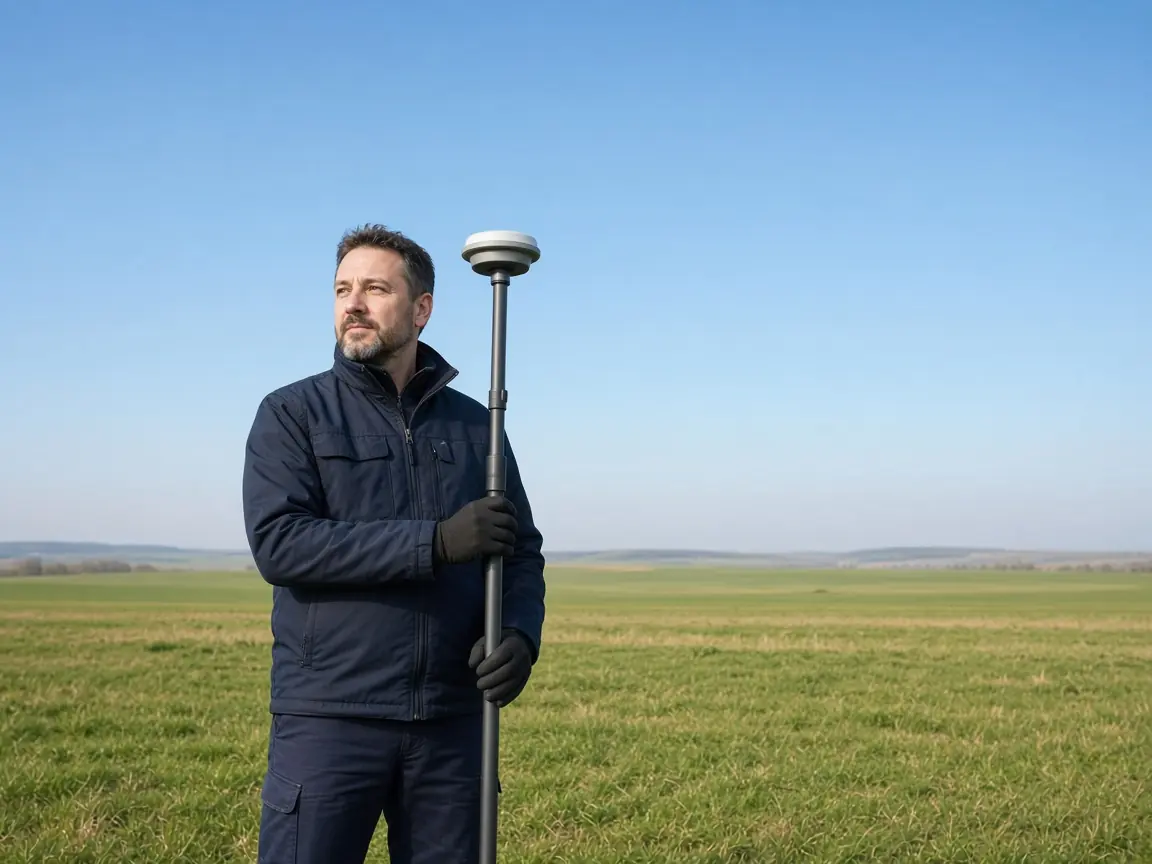

Ölçümde GNSS, total station, drone ve lazer tarama kullanılır. Dar sokakta uydu görüşü zayıflayabilir. Sık örtü, drone yüzeyini yaprak kotuna taşıyabilir. Kar örtüsü toprak kotunu gizler. Yöntem, arazinin görüşüne ve işin şartnamesine göre seçilir.
Ölçü toleransı, kontrol noktalarına ve arazi koşuluna göre belirlenir.
Teslim biçimleri
Teslim; CAD çizimi, PDF, nokta listesi veya sayısal arazi modeli olarak hazırlanır. Ofis üretiminde Netcad ve AutoCAD Civil 3D kullanılır. Koordinat sistemi ve kot bağlantısı dosyayla birlikte yazılır.
Plankote ve halihazır harita
| Konu | Plankote | Halihazır harita |
|---|---|---|
| Ağırlık | Parselin veya şantiyenin düşey yüzeyi, kontur ve kot | Bir alanın mevcut yapı, yol, sınır ve arazi durumu |
| Tipik kullanım | Mimari oturum, tesviye, kazı-dolgu, drenaj | İmar ve mühendislik altlığı |
| Birbirinin yerine geçer mi? | Hayır. İkisi birden isteniyorsa talepte ayrı yazılır. | |
Kimler kullanır?
Mimarlar oturum ve bahçe kotu için, inşaat mühendisleri kazı ve temel için, şantiye ekipleri uygulama kotu için, arazi sahipleri ise yapıdan önce yüzeyi görmek için plankote ister. Belediye imar altlığı istiyorsa bu çoğu zaman ayrı bir halihazır sürecidir. Kadastro sınırının yeniden tespiti de plankotenin kendiliğinden sonucu değildir. O iş aplikasyon ve sınır tespiti sayfasında ayrılır.
Teklif için gereken bilgiler
- Ad soyad ve telefon.
- İl ve ilçe.
- Proje türü: konut, tesis, yol, tarla tesviyesi veya başka.
- Yaklaşık alan, biliniyorsa.
- Mevcut yapı, teras, örtü veya enkaz olup olmadığı.
- İstenen teslim: çizim, nokta listesi, yüzey modeli.
Dosya bu sayfadaki formla yüklenmez. Krokiyi WhatsApp sohbetine ekleyebilirsiniz.
Türkiye geneli
Merkez Altındağ / Ankara adresindedir. Diğer illerden gelen plankote talebi, saha günü ve kapsam birlikte kurularak planlanır. İl sayfaları, o ilin arazi karakterini ve talepte yazılması gereken bilgileri anlatır.
Ankara İstanbul İzmir Antalya Bursa Konya Trabzon Gaziantep Erzurum Diyarbakır
İlgili hizmetler
Halihazır harita, kübaj hesabı, şantiye ölçümü, drone ile haritalama ve yol projeleri plankote ile karıştırılmadan ayrıca incelenebilir.
Sık sorulan sorular
Plankote nedir?
Plankote, bir parselin veya şantiyenin bugünkü yüzeyini kot noktaları ve eş yükselti eğrileriyle gösteren plandır. Amaç, mimar ve inşaat ekibinin eğimi, kazıyı ve drenajı boş bir kabulle değil ölçülmüş yüzeyle kurmasıdır.
Plankote nasıl hazırlanır?
Kapsam yazılır, saha ölçülür, noktalar işlenir, kontur ve kırık hatlar çizilir, kararlaştırılan formatta teslim konuşulur. Yöntem; eğime, örtüye, görüşe ve istenen ayrıntıya göre seçilir.
Plankote ile halihazır harita aynı mıdır?
Değildir. Halihazır harita, bir bölgenin mevcut yapı, yol ve arazi durumunu gösteren büyük ölçekli altlıktır ve imar sürecinde ayrıca istenebilir. Plankote, çoğunlukla projenin oturacağı yüzeyin kot planıdır.
Plankote fiyatı neye göre değişir?
Alan, eğim, bitki örtüsü, mevcut yapı, ulaşım ve teslim yoğunluğu fiyatı değiştirir. Bu sitede liste fiyatı yoktur.
Hangi teslim biçimleri konuşulabilir?
CAD çizimi, PDF, nokta listesi ve sayısal yüzey modeli proje ihtiyacına göre hazırlanır. Ofis üretiminde Netcad ve AutoCAD Civil 3D kullanılır.
Drone her plankotenin yerine geçer mi?
Geçmez. Sık örtü, dar sokak ve teras dibi yer ölçüsü isteyebilir. Drone, görüşü uygun arazilerde kullanılan bir yöntemdir.
Merkez nerededir?
Merkez Altındağ / Ankara’dadır. Diğer illerden gelen talepler proje bazında planlanır.
Ölçüm için hangi bilgi gerekir?
Ad, telefon, il, ilçe, proje türü, yaklaşık alan ve kısa açıklama yeterlidir. Kroki WhatsApp ile ayrıca iletilebilir. Bu form dosya yüklemez.
